近年來由于壓力傳感器的廣泛使用，它受到越來越多的電子設備制造商的青睞，許多朋友想學習一些壓力傳感器應用電路知識，以便對壓力傳感器（壓力傳感器工作原理）有一個簡單的理解，現在關于壓力傳感器應用電路知識書籍、BBS、教程等。以下以應變片壓力傳感器（進氣壓力傳感器）為例，力準小編整理一些壓力傳感器應用電路知識，供您學習和參考。

(1)應變片式壓力傳感器變換電路：

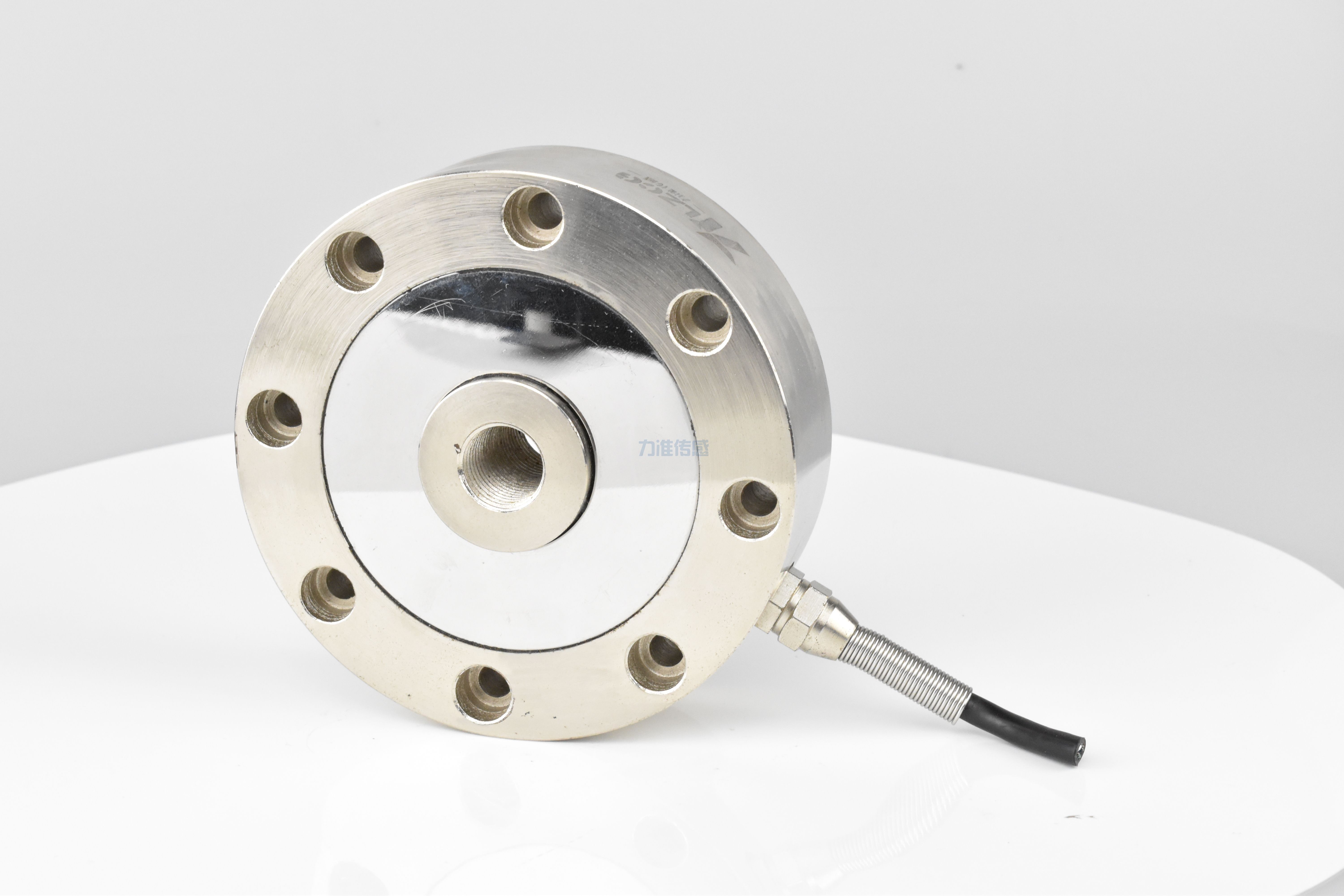

由于使用和壓力范圍的不同，應變片壓力傳感器銷售的產品具有各種結構。例如，對于隔膜結構的產品，應變片粘貼在感應壓力的膜上，以檢測壓力以改變電阻值。實際壓力傳感器是由應變片組成的惠斯登電橋，其中添加了各種補償電阻，R1-R4是應變片電阻，通常是350調整橋平衡電阻，是零位溫度特性的補償電阻，通常小于1，特別是補償靈敏度溫度，調整額定輸出的電阻通常為K，壓力傳感器用于測量和控制輸入電阻值調整的壓力，橋的輸出電壓僅為MV級，難以直接使用，需要設計一個信號調整電路來處理和放大傳感器信號。

(2)應變片壓力傳感器轉換電路：如果A端加正電壓，C端加負電壓，D端得到正輸出電壓，B端得到負輸出電壓，由于輸出電壓與橋梁電壓成正比，如果橋梁電壓增加，放大電路本身的漂移就會增加，受應變片允許功耗的限制，因此，橋梁電壓不應超過6V。

電橋平衡電路通常在惠斯登電橋中，因?yàn)檫@個值不可避免地會出現偏差，所以在沒有壓力的情況下有輸出電壓。上圖所示的簡單電路可用于零位調整，但會影響溫度特性，因此必須使用壓力校正裝置和恒溫槽，以確保正確的特性。

(3)應變片壓力傳感器放大電路：上述輸出電壓的靈敏度為出口電壓）為：壓力傳感器，橋梁電壓為5V，此時，放大電路的輸入電壓（即橋梁輸出等周?chē)h(huán)境溫度變?yōu)槠?。在選擇時，將輸出電壓和變化控制在額定輸出中，這相對容易實現放大電路輸入變化中不平衡電壓溫度系數的一致性。如果輸出電壓為5V，增益率可為600倍，為了減少輸出級和零位調節電路的漂移影響，必須增加初級共享的增益，在檢測壓力時，單電也可以根據使用目的使用，此外，如果輸出級后面附有電壓/電流轉換電路，則還可以制作4-20ma電流傳輸電路。

(4)應變片壓力傳感器檢測電路：應變壓力傳感器檢測電路及其壓力測量原理傳統應變壓力傳感器檢測電路都貼在應力彈性體上，R、Ri和R是一個固定電阻，共同構成了檢測電路（惠斯登橋）的四臂，VCC1是供應橋的工作電源電壓，其工作原理是，當彈性體受到拉力或壓力時，附著在其上的工作應變片的電阻值發生變化，導致檢測橋的輸出電壓發生變化，通過測量橋的輸出電壓，可以知道彈性體的應力。

因此壓力傳感器應用電路對壓力傳感器傳感技術具有重要意義，前者是后者不斷更新的基礎，以應變壓力傳感器為例，簡要介紹了應變壓力傳感器變換電路、橋梁電壓電路、放大電路和檢測電路等幾種不同的應用電路。
